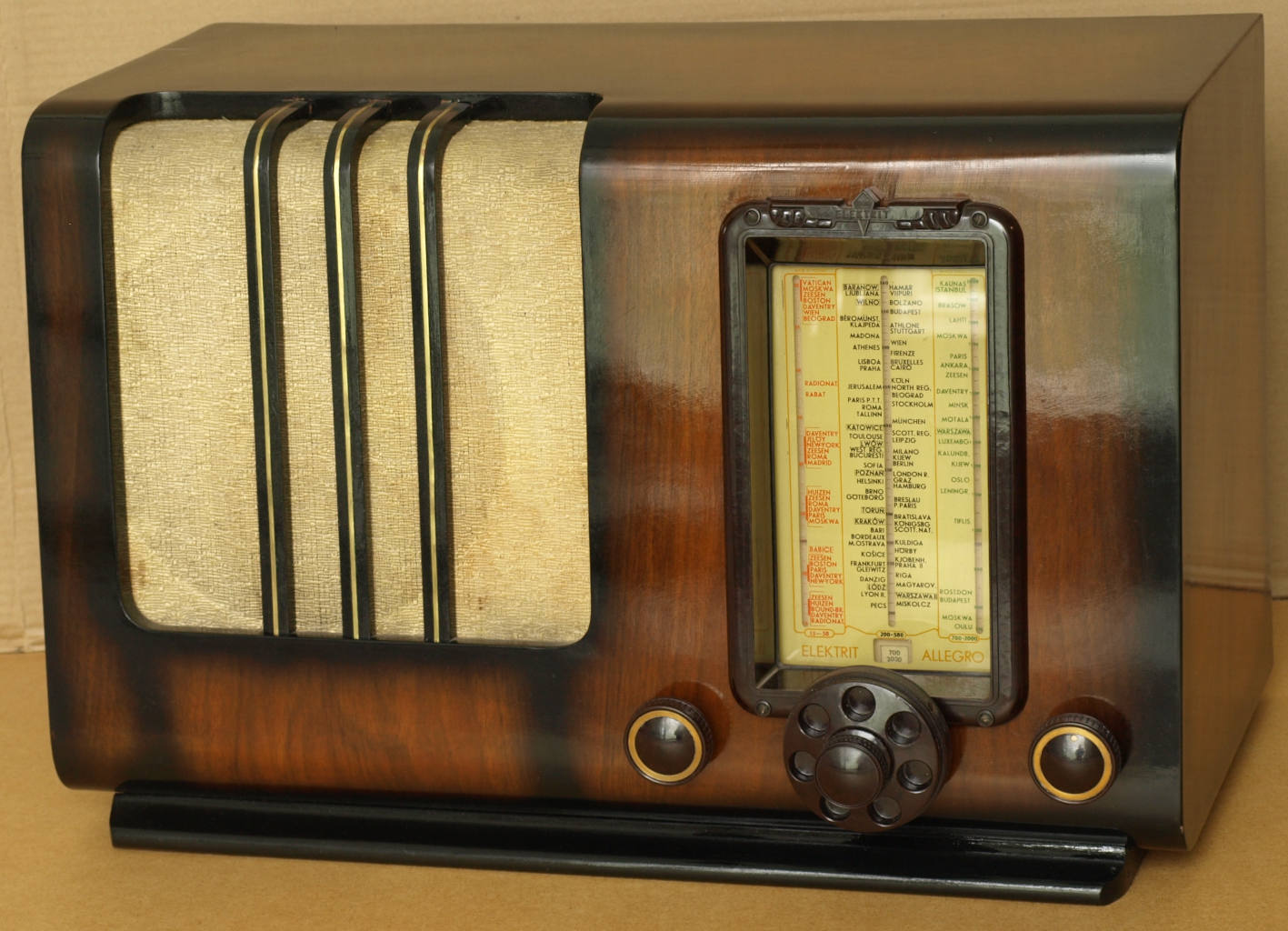

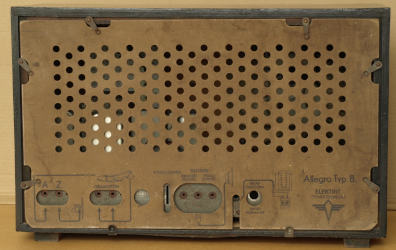

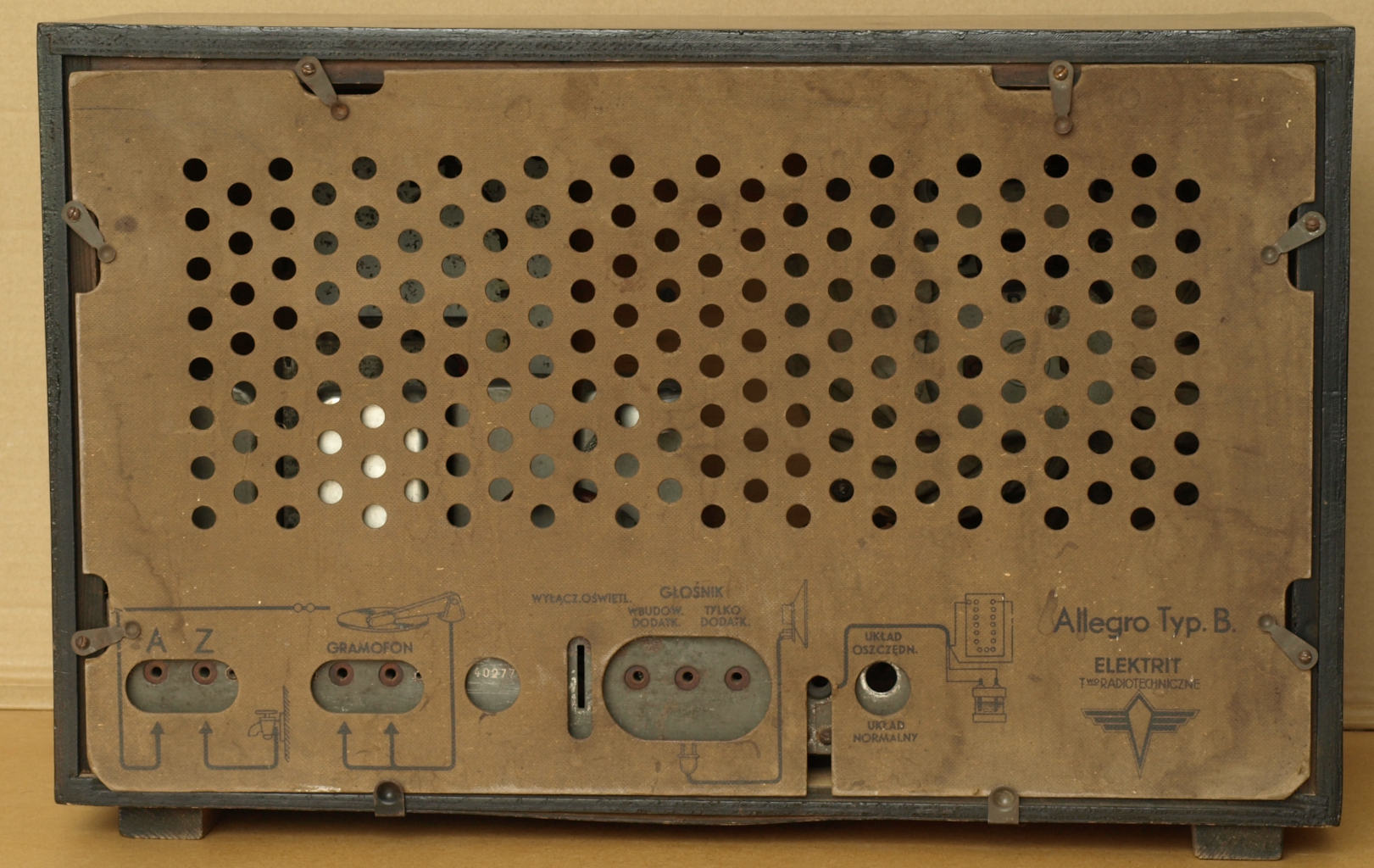

| Odbiornik Elektrit Allegro B - widok z przodu | Odbiornik Elektrit Allegro B - widok z tyłu na ściankę |
Elektrit Allegro B to prosty odbiornik superheterodynowy, o zupełnie odmiennej konstrukcji w porównaniu z sieciowymi modelami Allegro. Zarówno wersja na prąd zmienny - Allegro Z jak i Allegro Uzasilaniem uniwersalnym to pięcioobwodowe superheterodyny w układzie refleksowym, podczas gdy wersja bateryjna tego radia to siedmioobwodowa superheterodyna w normalnym układzie, praktycznie identyczna z lepszym modelem - Fidelio B, od którego odróżnia go głównie skrzynka. Wygląd zewnętrzny bateryjnego Allegro też lekko różni się od wersji sieciowych - skrzynka nie posiada otworu na magiczne oko, którego wersja bateryjna nie posiada, a skala jest wykonana w postaci czarnych napisów na jasnym tle. Wymaga tego oszczędność prądu z akumulatora żarzenia - skala w wersji sieciowej wymaga oświetlenia, gdyż jej napisy świecą na ciemnym tle po podświetleniu, natomiast skala wersji bateryjnej musi być czytelna również przy wyłączonym oświetleniu skali.
Odbiornik zamknięty jest w drewnianej poziomej skrzynce, przednia ścianka jest lekko pochylona do przodu, wszystkie jej krawędzie są łagodnie zaokrąglone, na dole znajduje się czarna drewniana podstawa. Skrzynka malowana była na ciemny brązowy kolor, w większości przypadków wszystkie krawędzie były znacznie ciemniejsze od reszty powierzchni skrzynki. Kolor malowania łagodnie przechodził od ciemnych krawędzi do jaśniejszych płaszczyzn. Po lewej stronie skrzynki znajduje się wycięcie głośnika przykryte jasnym materiałem, zachodzące aż na górną część skrzynki. Wycięcie głośnika jest ozdobione trzema różnoodległymi pionowymi szczebelkami, umieszczonymi po środku głośnika. Szczebelki wykonane są z drewna z mosiężnym ozdobnym paskiem na każdym. Po prawej stronie znajduje się pionowa skala, obramowana jest ozdobną bakelitową ramką, na wierzchu ramki skali znajduje się symbol firmy. Odbiornik wyposażony jest w trzy pokrętła (jedno podwójne i dwa pojedyńcze) umieszczone pod skalą - podwójne centralnie, pojedyńcze po obu bokach. Pokrętło po prawej stronie służy do wyboru szerokości pasma małej częstotliwości, umieszczone po środku podwójne pokrętło do strojenia aparatu (duża zewnętrzna gałka, tzw. telefoniczna) i zmiany zakresu (mała wewnętrzna gałka). Pokrętło po lewej stronie umożliwia regulację siły głosu i włączanie odbiornika.
Układ jest siedmioobwodową (dla fal krótkich sześcioobwodową) superheterodyną. Sygnał z gniazda antenowego przechodzi do obwodów wstępnych. Dla fal krótkich jest to prosty jednoobwodowych filtr sprzężony z anteną indukcyjnie, dla fal długich i średnich jest to pasmowy dwuobwodowy filtr, również indukcyjnie sprzężony z anteną. Oba obwody są sprzężone ze sobą zarówno od góry za pomocą małej (ok. 1pF) pojemności jak i od dołu z odczepu cewki antenowej. Do obwodów wejściowych doprowadzony jest sygnał ARW, sterujący wzmocnieniem mieszacza, czynny jest jednak tylko dla fal długich i średnich, fale krótkie mają zawsze wzmocnienie maksymalne. Odbiornik posiada dwie po pozycje przełącznika dla fal długich i średnich: dla odbioru dalekiego i lokalnego. Przy odbiorze dalekim oba obwody wejściowe są nastrojone na tą samą częstotliwość, przyodbiorze lokalnym pierwszy obwód wejściowy przełączony jest na inny zakres w stosunku do odbieranego zakresu. Oznacza to, że sygnał do siatki lampy przychodzi silnie osłabiony, tak, że możliwy jest tylko odbiór stacji lokalnej. Dzięki temu przy odbiorze stacji lokalnej silny sygnał wejściowy jest znacznie stłumiony zapobiegając przesterowaniu odbiornika.
Mieszacz jest zbudowany na lampie KK2. Jest to oktoda, a więc na jednej lampie można zbudować zarówno heterodynę jak i mieszacz. Generator heterodyny jest typowy - w układzie Meissnera (ze sprzężeniem transformatorowym). Cewki obwodów oscylatora połączone są szeregowo, w zależności od odbieranego zakresu przełącznik zakresów zwiera nieużywane cewki do masy. Lampa KK2 ma regulowaną charakterystykę, więc doprowadzony jest do niej sygnał ARW, ale tylko dla fal długich i średnich. W anodzie lampy jest dwuobwodowy filtr częstotliwości pośredniej dostrojony do 128kHz. Wtórny obwód tego filtru posiada dodatkową cewkę sprzęgającą z odczepami, włączanymi czteropozycyjnym przełącznikiem regulacji szerokości wstęgi.
Sygnał z wtórnego obwodu filtra do siatki sterującej pentody KF3. Jest to klasyczny wzmacniacz p.cz., stopień ten jest objęty pętlą automatycznej regulacji wzmocnienia (ARW). Sygnał p.cz. z wtórnego obwodu tego filtra jest doprowadzony do jednej z diod lampy KBC1, pracującej jako detektor audio, druga dioda to detektor ARW i zasilana jest sygnałem z pierwotnego obwodu drugiego filtru p.cz. Sygnał m.cz. z detektor steruje siatką triody lampy KBC1, pracującej jako wzmacniacz m.cz.
Z wyjścia wzmacniacza m.cz. sygnał doprowadzony jest do siatki pentody głośnikowej KL4. W anodzie znajduje się transformator głośnikowy który zasila wbudowany głośnik. Gniazda zewnętrznego głośnika dołączone są do pierwotnego uzwojenia transformatora głośnikowego więc głośnik zewnętrzny musi być wysokoomowy. Głośnik zewnętrzny może pracować na dwa sposoby: może być podłączony równolegle do głośnika wbudowanego w aparat, albo odłączać wbudowany transformator.
Odbiornik posiada zasilanie bateryjne. Wymaga dwóch xródeł zasilania: akumulatora o napięciu 2V - pojedyńcze ogniwo ołowiowe do zasilania żarzenia lamp, oraz baterii anodowej o napięciu 120V do zasilania anod lamp. Ujemne napięcie polaryzujące siatki lamp, zwłaszcza lampy głośnikowej pobierane jest z oporników włączonych w ujemne wyprowadzenie baterii anodowej. Odbiornik posiada przełącznik oszczędnościowy baterii anodowej, polegający na włączeniu w obwód generacji napięcia polaryzacji siatek dodatkowego opornika 500Ω, co zwiększa ujemne napięcie siatki lampy głośnikowej, zmniejszają jej prąd anodowy, czyli - prąd pobierany z baterii. Dzieje się to kosztem zmniejszenia głośności odbieranej audycji. Dodatkowo oddzielny wyłącznik pozwala wyłączyć żarówkę oświetlającą skalę, dzięki czemu można zmniejszyć zużycie energii z akumulatora żarzenia. Dzięki innej niż modelach sieciowych konstrukcji skali jest ona czytelna również bez dodatkowego oświetlenia
Na podstawie numerów seryjnych udało się ustalić, że wyprodukowano około 3000 sztuk tego modelu odbiornika.
